2023年12月15日

旧京都府警察本部庁舎(現・文化庁京都庁舎)の塔屋屋上に存在した防空監視哨に関して

京都府警察本部1

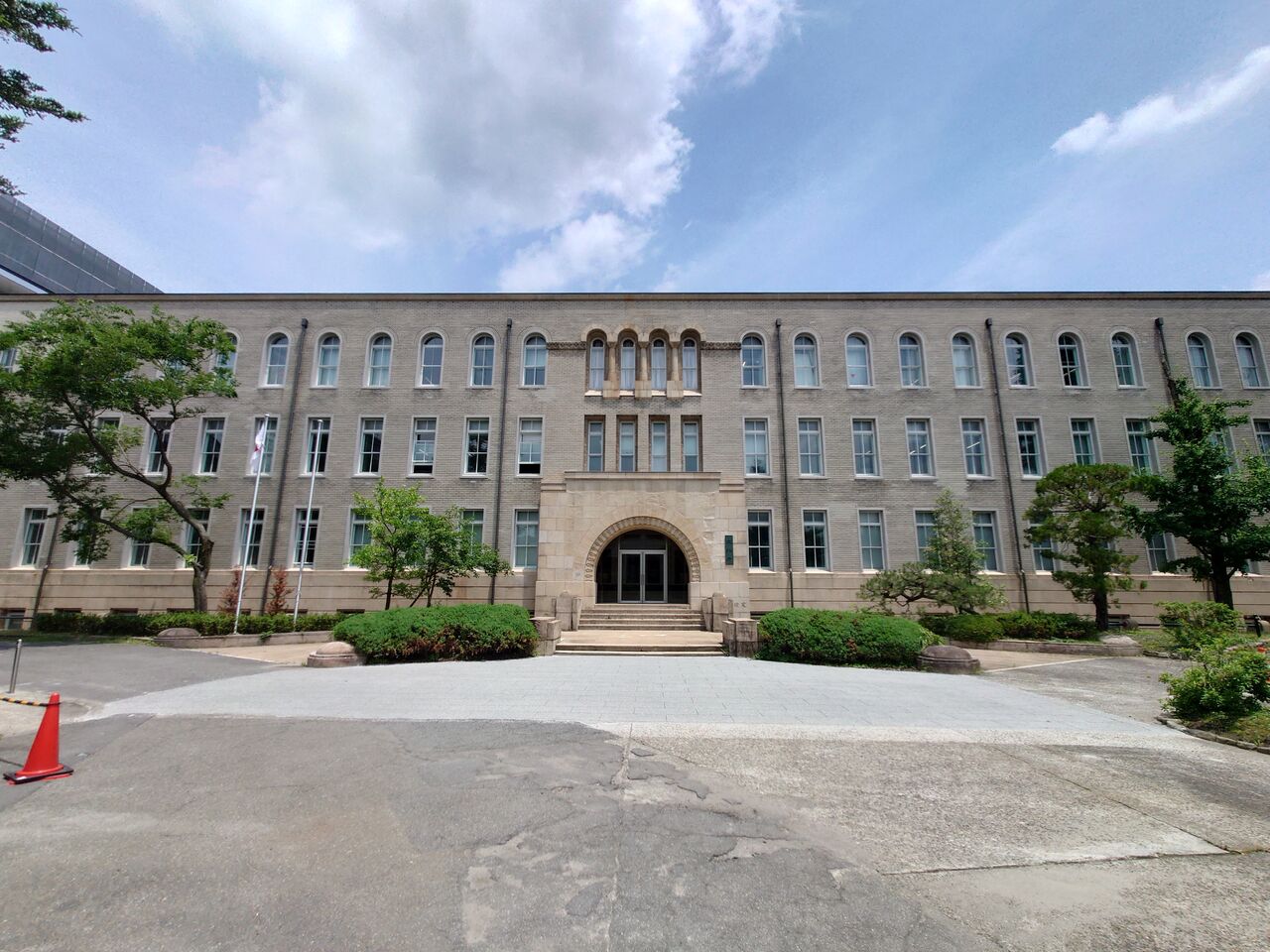

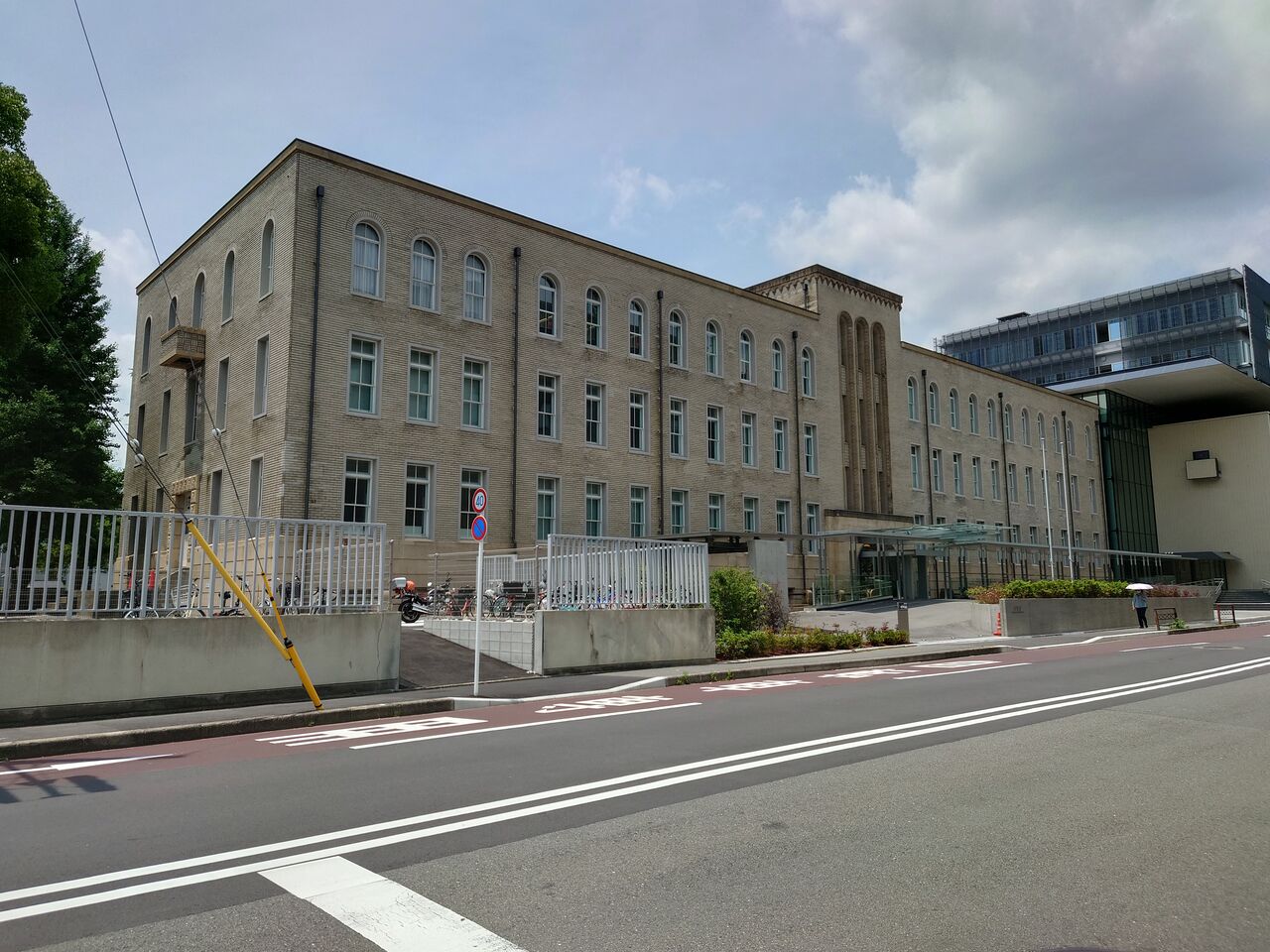

現在、文化庁京都庁舎となっている旧京都府警察本部庁舎は、昭和2年に昭和天皇即位の昭和大礼を記念して建てられた歴史的建造物です。
京都府警察本部2










その庁舎に低めの塔屋があるのですが、そこにかつて防空監視哨があったことを知ったのは、「京都空襲 8888フライト」という本の記述でした。
そこには鉄網コンクリートで造られた防空監視哨についての記述があり、民防空の防空隊本部としての中心的役割を担っていたとありました。防空監視哨の具体的な造りの記述に興味を持ち、原資料をあたったところ、京都府の歴史資料を数多く所蔵する北区の歴彩館に所蔵されていることが分かり、閲覧の申し込みをしました。
府庁内防空施設工事綴 (1)

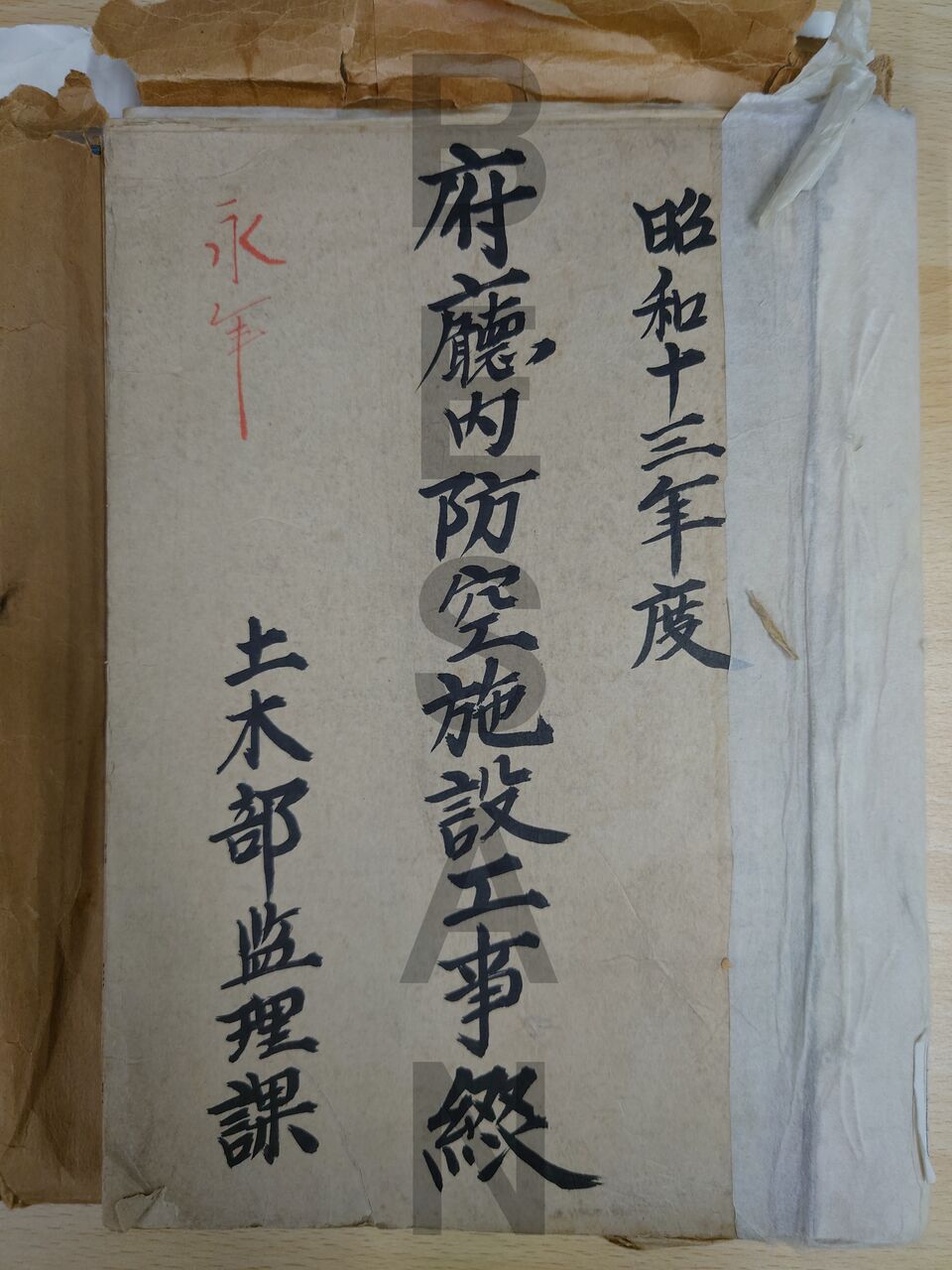

歴彩館所蔵、国指定重要文化財・京都府行政文書「昭和十三年度 府廰内防空施設工事綴」。
この簿冊の中に仕様書や図面が収められていました。
府庁内防空施設工事綴 (24)

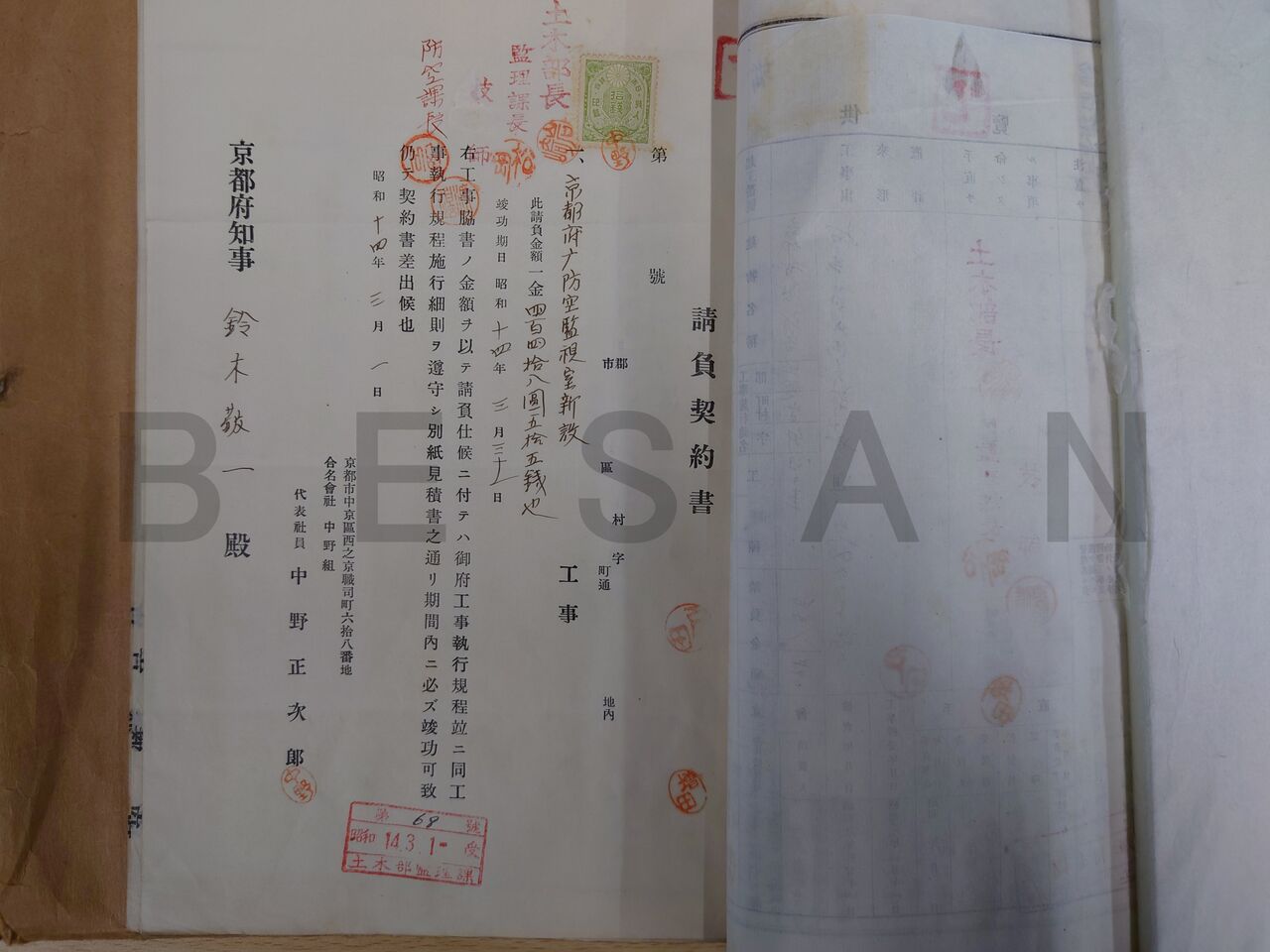

昭和13年に造られた防空監視哨。その請負業者は京都市中京区西ノ京にあった中野組。簿冊は45ページに渡り仕様書などが綴られています。
府庁内防空施設工事綴(46)

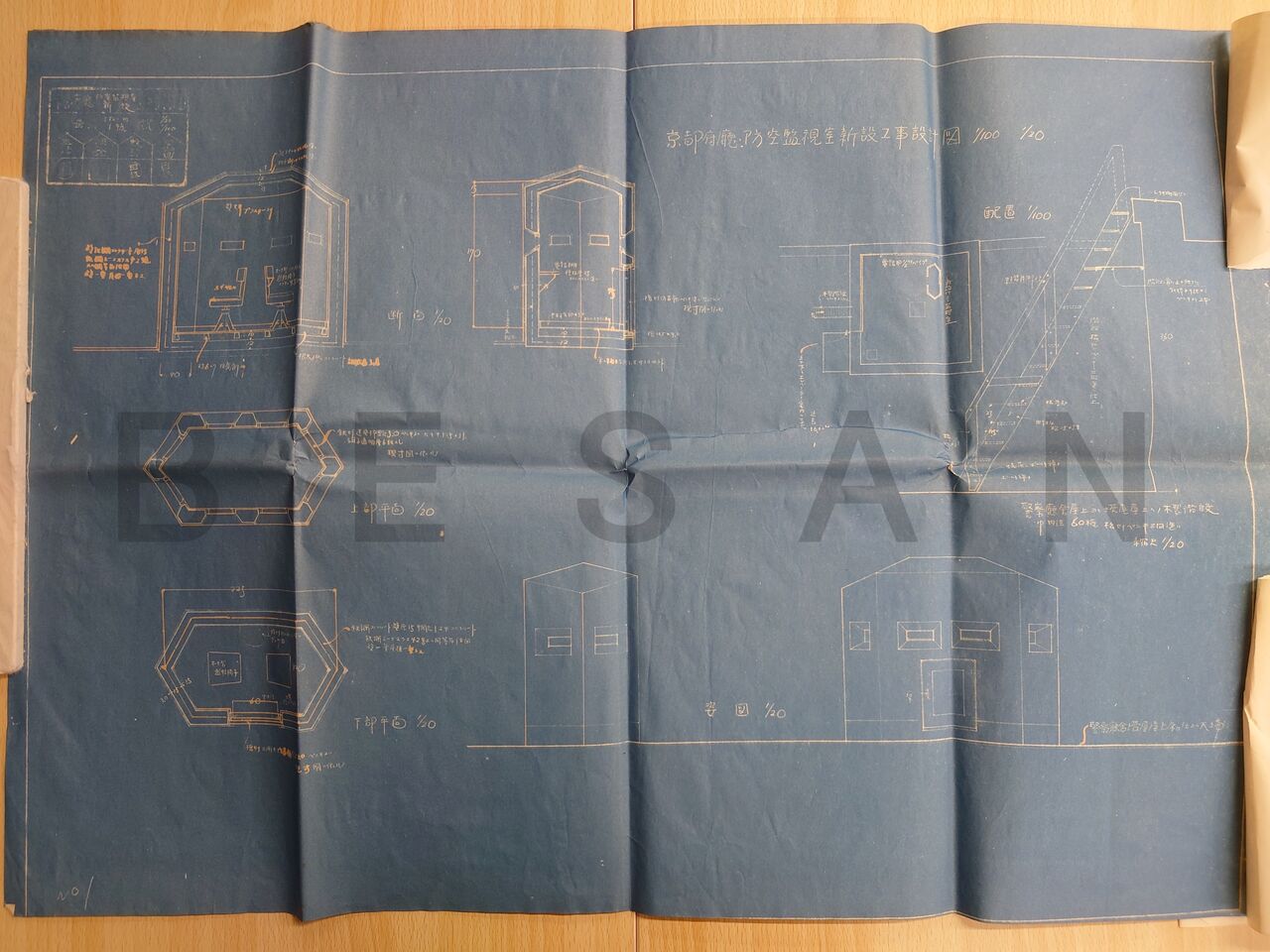

そしてこれが防空監視哨の設計図面。この図面をトレースして再作図して見ました。
府庁内防空施設工事綴(66)

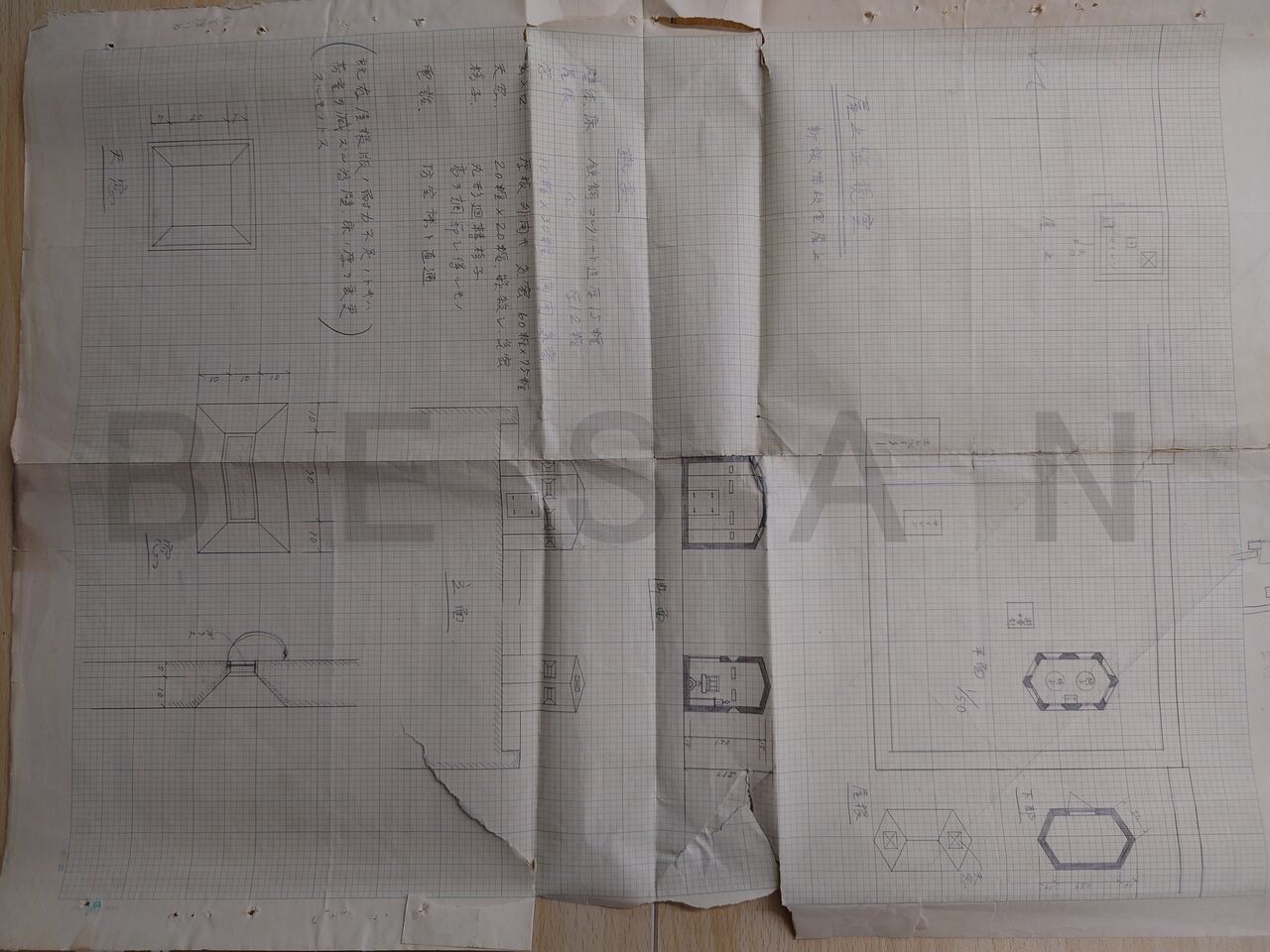

また、同封されていた手描きの設計図面も参考にしました。

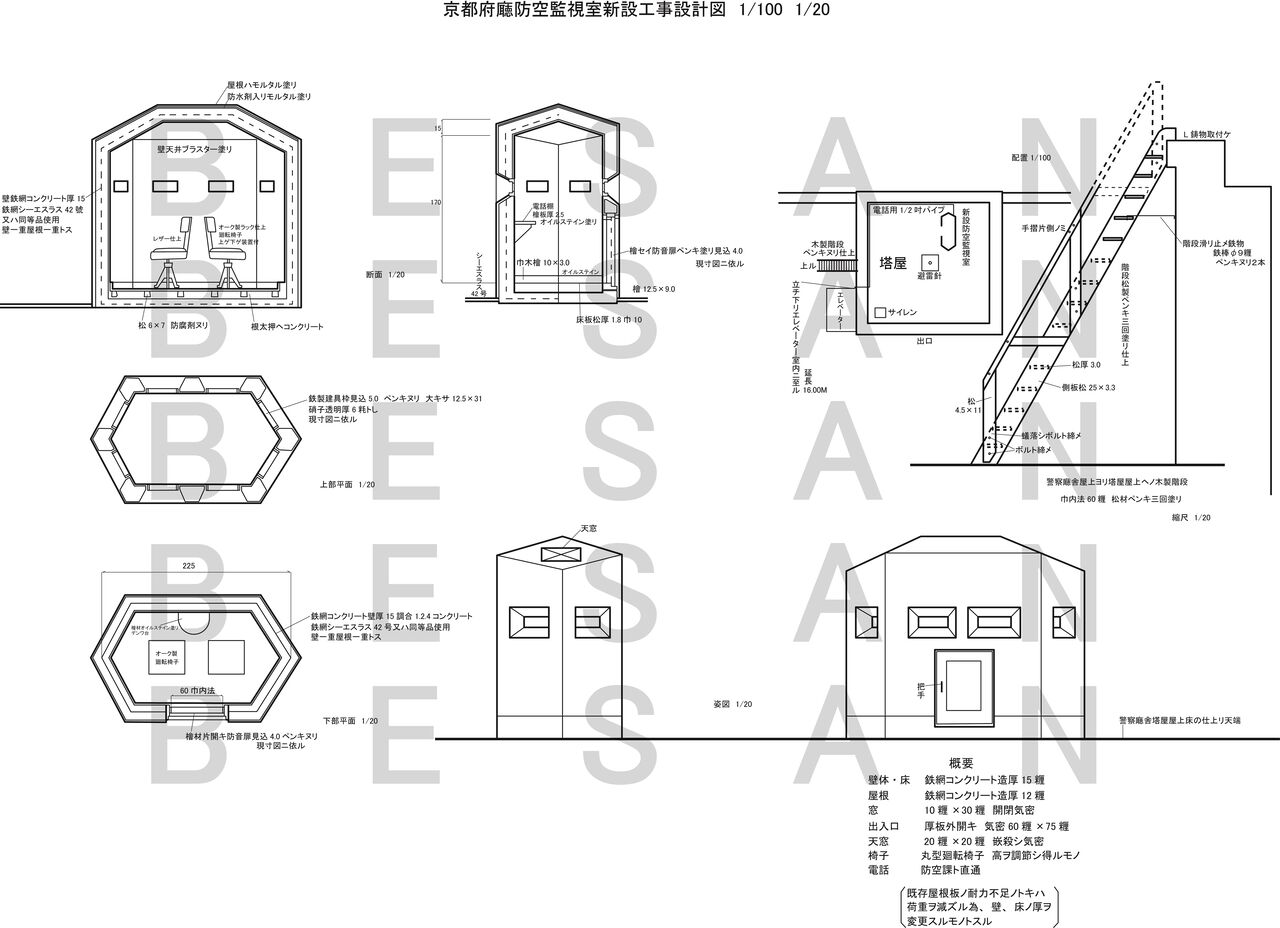

京都府警察本部屋上防空監視哨トレース図









こちらがトレースした図面。国指定重要文化財の資料のため、資料の保護からスキャニングは不可で、写真の直撮りしかできなかった上に、折り目で歪みが大きいため、無理矢理補正しながらトレースしました。なので、縮尺に幾分かの差異があると思います。
ここから外観・断面図・配置図に分けて見ていきます。

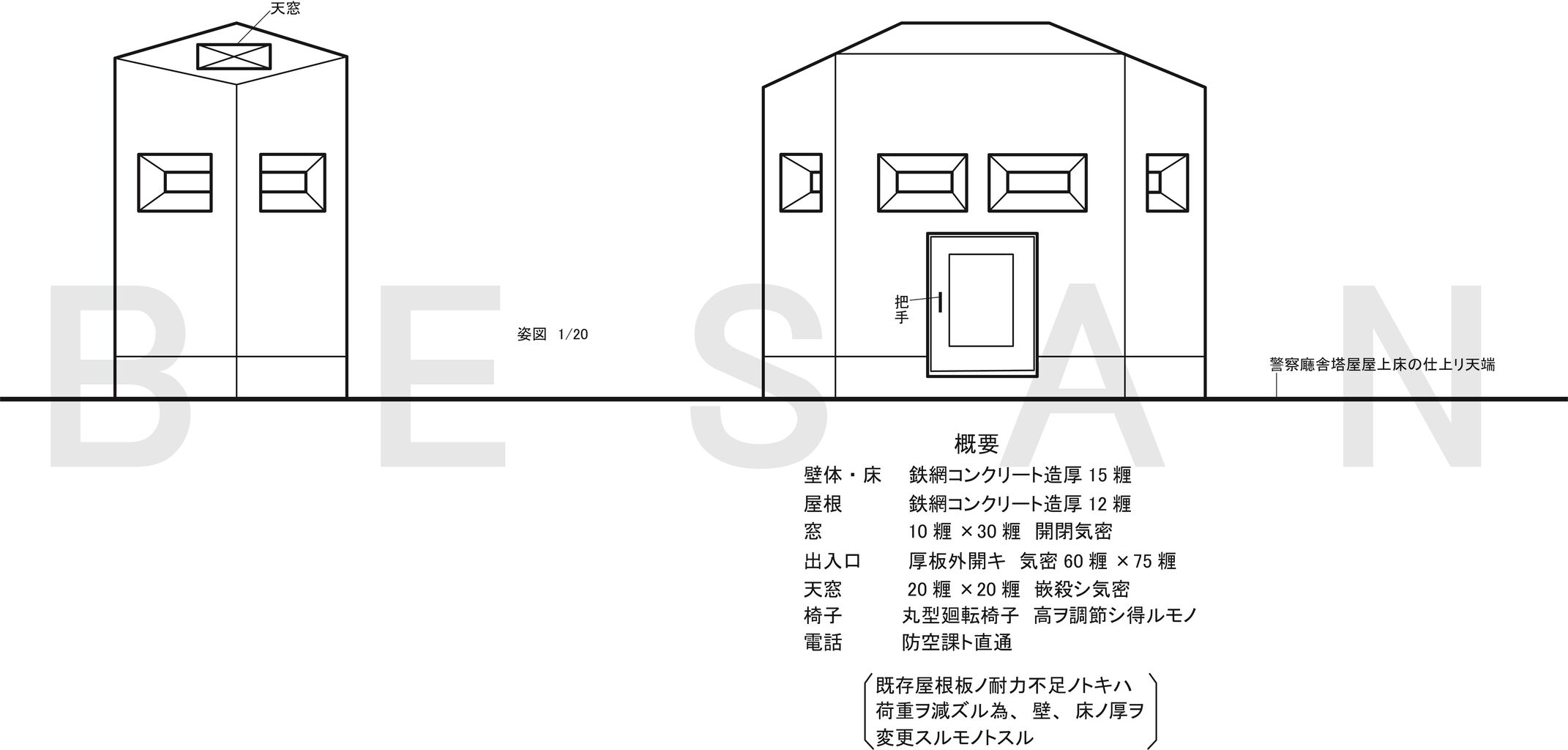

外観






外観。平面形は亀甲型をしており、各面にガラス窓の監視窓があり、上部には嵌め殺しの天窓もあり、四方・上空を監視できるようになっていました。入口のドアはペンキ塗りの檜材の防音扉。

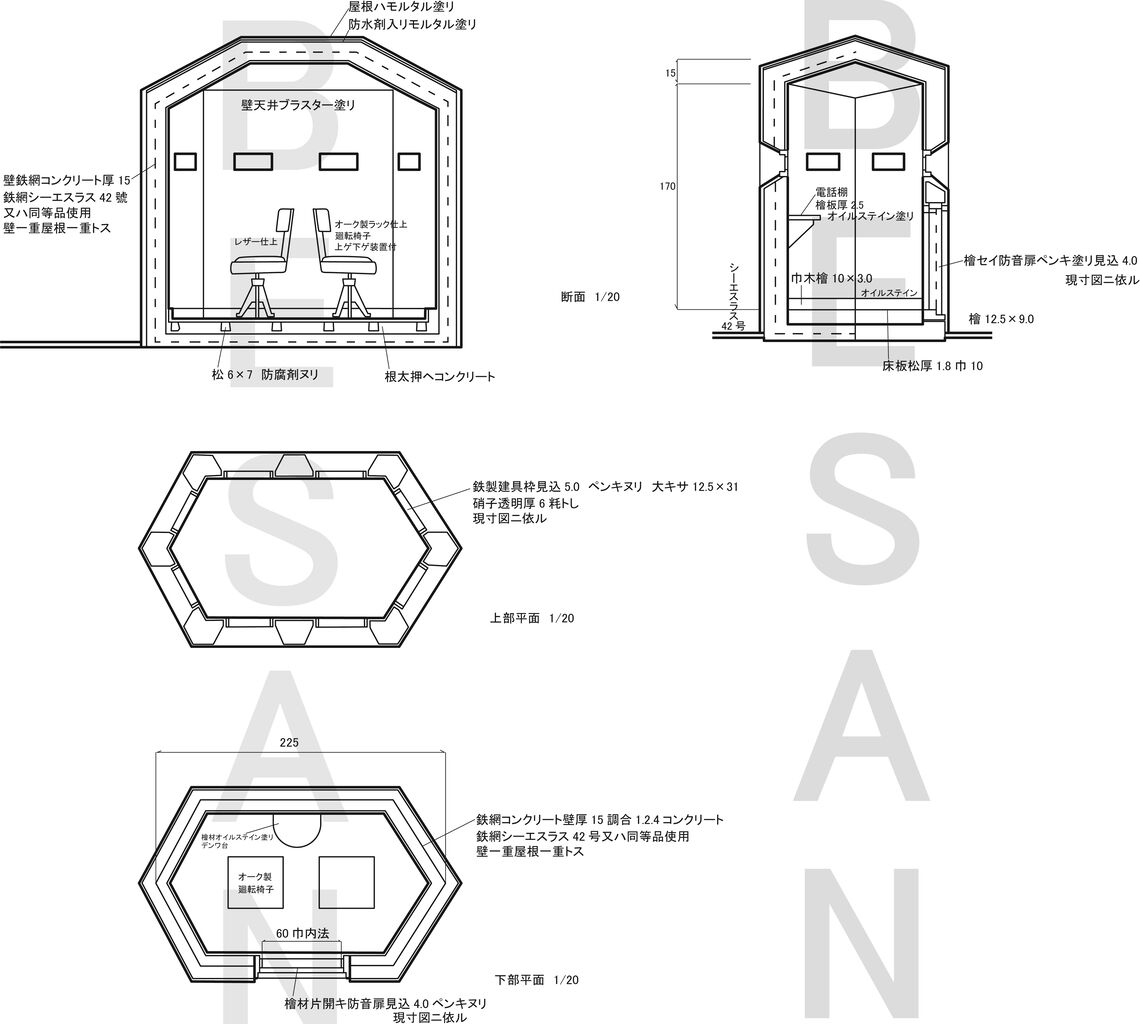

断面図










断面図。防空監視哨は鉄網コンクリート造、屋根は防腐剤入りのモルタル塗り、床板は松材で、腰板は檜材。内部の壁と天井はブラスター塗り、内部にはオーク材の座面がレザー仕上げの高さが調節可能な回転椅子が2つと電話。監視員は回転椅子に座り四方を監視し、異常を発見したら階下の防空課直通の電話で即座に知らせることになっていました。
配置図

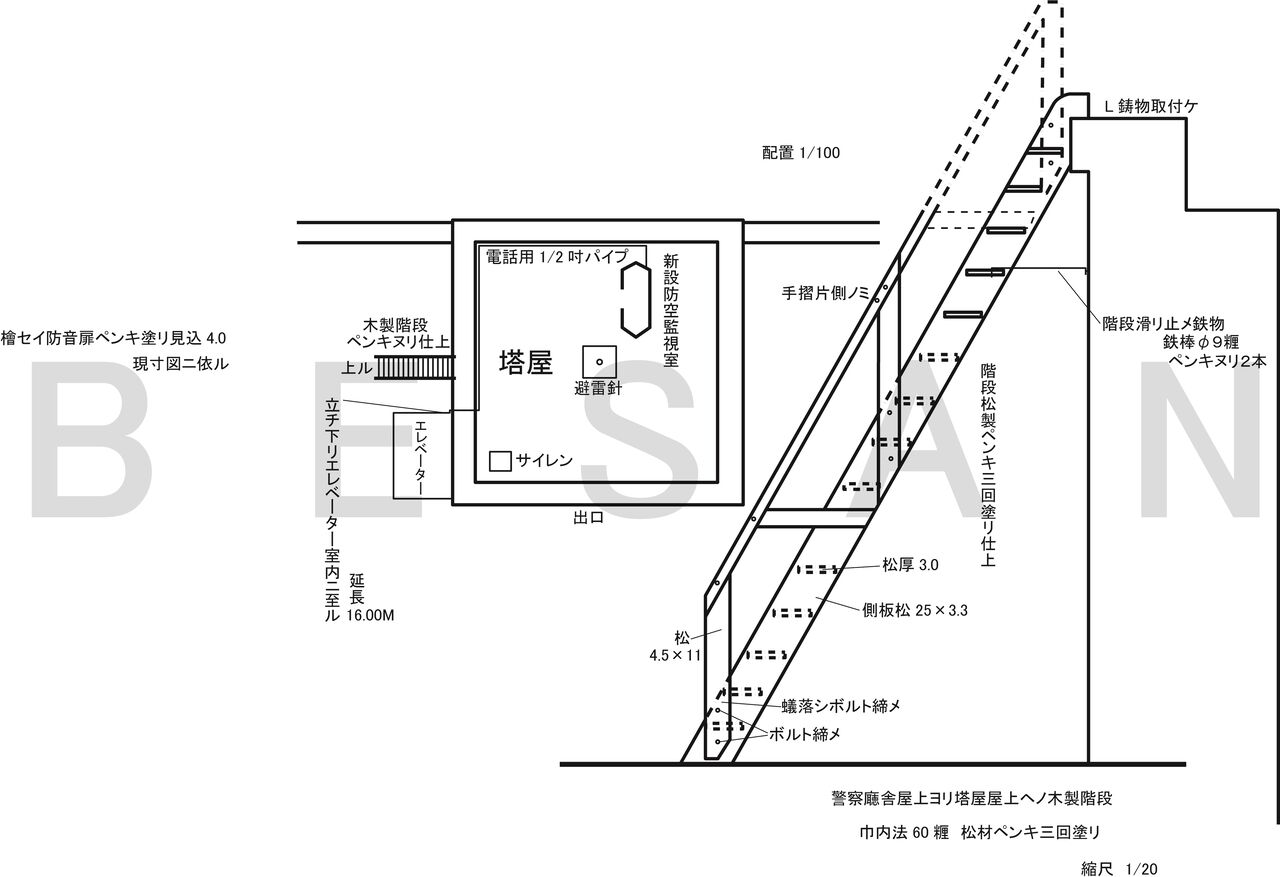

防空監視哨は庁舎の塔屋の上にあり、そこへは松材で造られたペンキ塗りの木製階段で上がることになっていました。塔屋の上にはサイレンもあり、空襲警報のサイレンを鳴らしていたものと思われます。
3.東側砲台










ちなみに、京都市役所本庁舎の屋上には今も高射機関砲の砲座が残されていますが、上へ上る階段や梯子が見当たらないため、もしかしたら、京都府警察本部庁舎の防空監視哨のように木製の階段が取り付けられていたのかもしれません。

※関連記事
京都市役所本庁舎屋上に残る高射機関砲座について。(資料追加修正)

この防空監視哨の設計図を見る限り、コンクリートを使った防御性のある堅牢な建物だったというだけでなく、美観や内部の過ごしやすさも考慮した手の込んだ造りとなっています。
塔屋

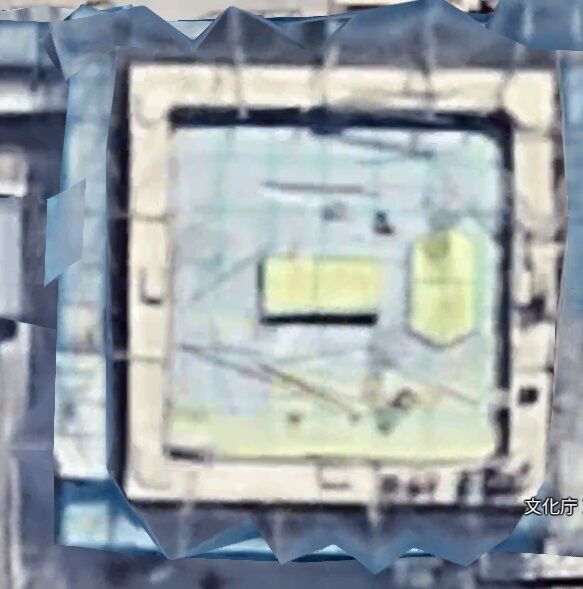

現在の航空写真を見ると、今でも塔屋のう上には亀甲型の防空監視哨の基礎や、サイレンの台座が残されていますが、防空監視哨の位置が図面と違うため、変更があったのかもしれません。
防空監視隊配置図ブログ用

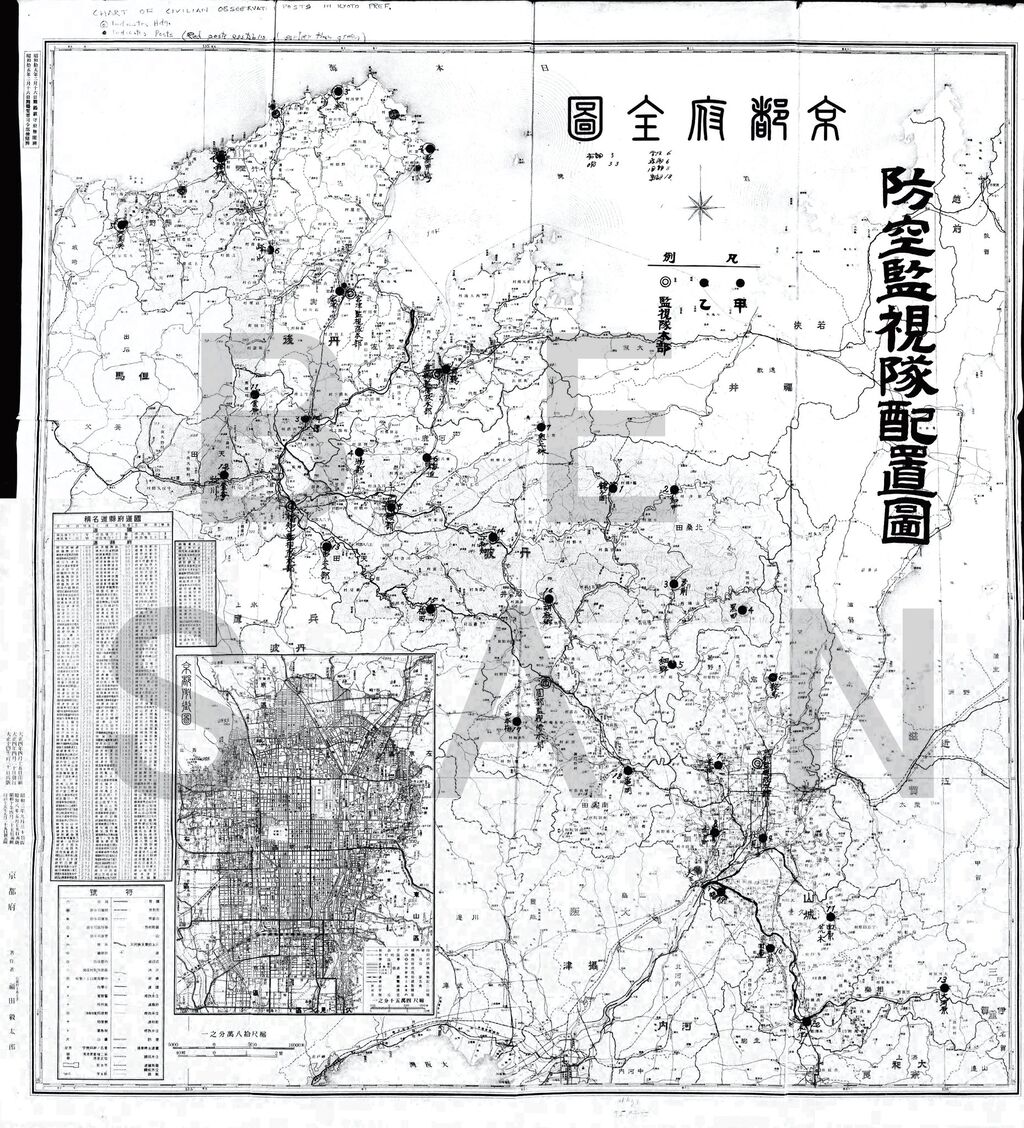

戦前の防空には、高射砲や基地航空隊の迎撃機による兵器を用いた軍が管轄する「軍防空」と、各防空監視哨や特設見張所にて監視を行い、敵機の来襲や空襲を知らせる警察が主体の「民防空」がありました。警察や軍の指導の下、民間人による防空監視隊が組織され、各地域の防空監視哨で任務にあたりました。上の図はフォロワーさんからの提供の京都府内の防空監視隊配置図で、いくつかのエリアに分けられ、そのエリア内に防空監視哨とそれをまとめる監視隊本部があり、本部は警察署に置かれていました。京都府警察本部庁舎に置かれた京都監視隊本部は京都市内だけでなく、京都府全体の防空監視任務も束ねる中枢だったのではと思います。その京都府警察本部庁舎に造られた防空監視哨はそれに見合った立派なものにする必要があったのかもしれません。(郊外の防空監視哨は山の上に丸太を組んだ粗末な櫓のようなものが多かった)

今でも日本全国に何か所かコンクリート製の防空監視哨が残されていますが、この京都府警察本部庁舎屋上にあった防空監視哨の設計図は、当時の防空監視哨の構造を知ることができる貴重な資料と考えられます。
